Sprzęt spawalniczy do produkcji zbiornika powietrza

sprzęt spawalniczy do produkcji zbiornika powietrza

I.Zadanie projektowe

1. Wykonaj automatyczne spawanie okrągłych szwów na zbiorniku butli.

2. Upewnij się, że wymiary lokalizacji przedmiotu obrabianego są jednolite, pozycjonowanie automatyczne, wygodne i niezawodne w użyciu, jakość spawania spełnia wymagania, mocowanie jest szybkie i wygodne.

II.Projekt podstawowy

1. Palnik spawalniczy jest nieruchomy podczas obracania się przedmiotu obrabianego. Pozycja spawania jest pozioma. Obrabiany przedmiot jest mocno zaciśnięty za pomocą przyrządu na dwóch końcach i obraca się.

2. Dwa palniki spawalnicze i dwa źródła zasilania pracują jednocześnie, aby poprawić wydajność pracy.

3. Palnik, wrzeciono i konik można regulować wzdłużnie, aby dopasować je do różnych rodzajów spawania.

4.Japoński sterownik PLC firmy Omron jest przystosowany do sterowania pracą maszyny, a prędkość jest regulowana za pomocą serwa AC, co może poprawić niezawodność sprzętu.

5. Przyjmuje pozycjonowanie powierzchni czołowej i tryb mocowania pneumatycznego.

6. Przyjmuje interfejs człowiek-maszyna do zmiany parametrów. Za pomocą tego interfejsu można ustawić czas i długość spoiny. Zmianę parametrów można wprowadzić wygodnie i szybko za pomocą przycisku dotykowego. Parametry można przechowywać i wywoływać.

III.Parametry techniczne

IV.Struktura wyposażenia

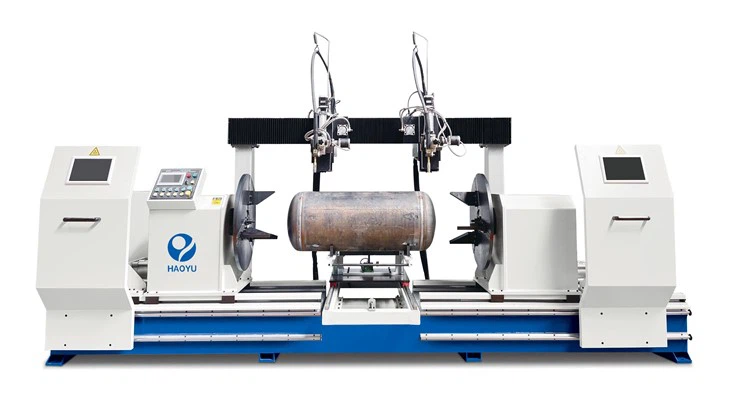

Maszyna ta składa się z ramy głównej, skrzyni wrzeciona i jej pneumatycznego mechanizmu podającego, konika i jego pneumatycznego mechanizmu podającego, mechanizmu podtrzymującego przedmiot obrabiany, mechanizmu podawania i regulacji uchwytu spawalniczego, elektrycznego układu sterowania, układu pneumatycznego i źródła prądu spawania.

V.Szczegółowe obrazy

VI.Vedio w celach informacyjnych
